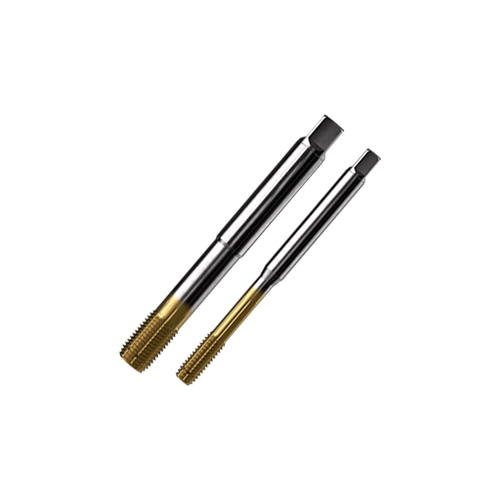

Tap ren CoroTap® 400 Sandvik

Tap ren CoroTap® 400 Sandvik

CoroTap 400 là một vòi hình thành tốc độ cao, không có chip phù hợp cho cả lỗ thông và lỗ mù bằng thép, thép không gỉ, nhôm và HRSA. Vòi hình thành linh hoạt và tối ưu hóa có sẵn, có và không có rãnh dầu, trong một loại đường kính, lớp, lớp phủ và hình thức sợi để phù hợp với một loạt các ứng dụng.

Giá tại Nhật: Liên hệ
Gọi ngay: 0989151450 - (24/7)

Tuổi thọ công cụ dài giúp giảm chi phí



Vòi rắn được làm bằng thép tốc độ cao với coban, thép bột tốc độ cao, cacbua hoặc vonfram cho khả năng chống mài mòn và tuổi thọ công cụ cao hơn dẫn đến việc dừng máy ít hơn và giảm chi phí cho mỗi lỗ.



Bảo mật quá trình cao cấp



Cấu hình thùy được tối ưu hóa cho phép tuổi thọ công cụ đáng tin cậy, có thể dự đoán được ở tốc độ cắt cao cho cả lỗ thông và lỗ mù.



Chất lượng chủ đề tuyệt vời



Để đảm bảo ma sát thấp ở tốc độ cao cho hình thành sợi chính xác với độ nhám bề mặt tối thiểu, có năm lớp phủ có sẵn: TiCN, TiN, TiNF, CrN và Sáng (không tráng phủ).

Khu vực ứng dụng


  • Vòi được tối ưu hóa cho các vật liệu cụ thể và vòi được tối ưu hóa cho tính linh hoạt
  • Thích hợp cho cả thông qua lỗ và lỗ mù
  • Có sẵn trong nhiều hình thức chủ đề và tiêu chuẩn
  • Độ sâu lên tới 3,5 × đường kính
  • Có sẵn với chất làm mát bên trong ở dạng sợi M, MF, UNC, UNF
  • Dung sai:
    • ISO N : 6H, 2B
    • ISO P : 6HX, 6GX, 2BX
    • Đa năng : 6G, 6GX, 6H, 6HX, 2B, 2BX
  • Thép
  • Thép không gỉ
  • Gang thep
  • Siêu hợp kim chịu nhiệt
  • Kim loại màu



Giải pháp linh hoạt và tối ưu hóa

CoroTap 400

Vòi đa năng có thể được sử dụng để luồn thép, thép không gỉ, nhôm và siêu hợp kim chịu nhiệt. Điều này cho phép thay đổi công cụ ít hơn.

CoroTap 400 cho ISO N

Vòi thép tốc độ cao này được tối ưu hóa cho các ứng dụng nhôm với lớp phủ carbon nitrate.

CoroTap 400 cho ISO P

Vòi này được tối ưu hóa cho các ứng dụng thép với loại mới có tỷ lệ lớp phủ TiN và vonfram cao hơn.

CoroChuck 970

CoroChuck 970 được thiết kế để khai thác ổn định và chính xác trong tất cả các vật liệu. Nó cải thiện tuổi thọ công cụ tap, chất lượng bề mặt và cung cấp bảo mật quy trình cao nhất.

Phạm vi sản phẩm


  CoroTap® 400
Lên đến 3,5 × D
P VIẾT SAI RỒI S
DIN DIN / ANSI ISO DIN DIN / ANSI ISO DIN DIN / ANSI ISO
M M3-16 M3-16   M3-M8     M1-M24 M3-M20 M2-M16
MF M5-M16           M5-M16 M10-M12
UNC Không 4-5 / 8 Không 4-5 / 8           Số 4-1
UNF Không 10-5 / 8 Không 10-5 / 8           Số 10-1
TRỨNG             M3-M12


Lỗ



Để tính toán kích thước lỗ cơ bản, sử dụng các công thức thích hợp để tạo thành vòi.

D = Đường kính lỗ (mm, inch)
TD = Đường kính ren danh nghĩa (mm, inch)
TP = Cao độ ren (mm, inch)

  • Kích thước khoan cho vòi hình thành M10x1.5 = 9,25mm (9,25 = 10- (1,5 / 2))
  • Để có giá trị tối ưu, hãy kiểm tra CoroGuide .



Thanh phân



Khi lỗ được phân tích, hãy xem vật liệu phôi, hình dạng thành phần và số lượng.

  • Khả năng gia công?
  • Độ cứng vật liệu?
  • Nguyên tố hợp kim?



Máy



Máy ảnh hưởng:
  • Loại hình hoạt động
  • Loại chủ sở hữu công cụ và / hoặc collets nào sẽ sử dụng
Luôn luôn xem xét:
  • Máy ổn định
  • Tốc độ trục chính
  • Khối lượng và nồng độ chất làm mát
  • Kẹp phôi



Dụng cụ giữ



Để bảo mật quy trình tối ưu và khai thác chính xác, CoroChuck ™ 970 là bộ giữ lý tưởng cho CoroTap 400. Nó phù hợp để sử dụng trên các máy CNC có chu kỳ khai thác được đồng bộ hóa.

Tìm hiểu thêm

Mẹo ứng dụng

Chọn đúng vòi

Dựa trên vật liệu ứng dụng và thông số kỹ thuật lỗ, chọn vòi đúng.

Khi nào và tại sao nên sử dụng CoroTap 400

- Đối với thép, thép không gỉ và nhôm
- Có thể được sử dụng cho tất cả các loại lỗ
- Độ sâu ren lên tới 3,5 x
- Giải pháp ren không có chip
- Tăng cường độ của ren trong một số vật liệu, ví dụ như nhôm

Tại sao một vòi hình thành?

- Nhanh hơn so với cắt vòi
- Thường cho tuổi thọ công cụ dài hơn
- Một công cụ cho cả lỗ thông qua và lỗ mù
- Thiết kế ổn định = rủi ro bị vỡ thấp hơn
- Không có chip
- Thay đổi công cụ nhanh
- Chủ đề mạnh hơn do gia công nguội
- Bề mặt ren rất tốt



Chìa khóa để thao tác khai thác thành công

Để đảm bảo hoạt động khai thác tốt và thành phẩm chất lượng cao, hãy làm theo các bước sau.

Kiểu vát ren

Loại lỗ được khai thác xác định loại vát nào phù hợp nhất để sử dụng. Có ba loại vát khác nhau, B, C và E.

Nước làm mát

Nước làm mát là rất quan trọng để hoạt động khai thác thành công. Việc cung cấp chất làm mát ảnh hưởng đến việc sơ tán chip, chất lượng ren và tuổi thọ công cụ.

Giới thiệu

Cắt chất lỏng / nhũ tương

Có một số tùy chọn để cắt chất lỏng, tùy thuộc vào ứng dụng:
  • Dầu khoáng
  • Chất làm mát tổng hợp
  • Chất lỏng cắt bán tổng hợp
  • Dầu thực vật
  • Dầu thẳng

Điều quan trọng là phải luôn luôn biết về loại chất lỏng cắt được sử dụng trong máy cũng như hàm lượng dầu.
