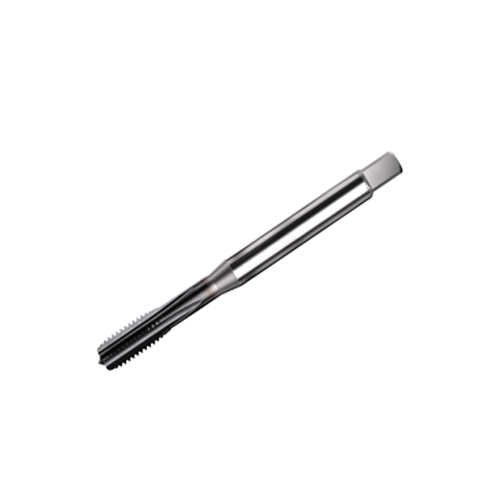

Tap ren CoroTap® 100 Sandvik

Tap ren CoroTap® 100 Sandvik

CoroTap 100 là một loạt các vòi sáo thẳng được tối ưu hóa để cắt ngắn các vật liệu ISO K, ISO N và ISO H. Thích hợp cho thông qua và lỗ mù.

Giá tại Nhật: Liên hệ
Gọi ngay: 0989151450 - (24/7)

Tuổi thọ công cụ dài giúp giảm chi phí



CoroTap 100 được làm bằng HSS-E-PM và cacbua rắn, cho khả năng chống mài mòn và tuổi thọ công cụ vượt trội. Điều này dẫn đến việc dừng máy ít hơn và giảm chi phí cho mỗi lỗ.



Bảo mật quá trình cao cấp



Hình học được tối ưu hóa cho phép tuổi thọ công cụ đáng tin cậy, có thể dự đoán được trong cả ứng dụng thông qua và lỗ mù.



Chất lượng chủ đề tuyệt vời



Các lớp được tối ưu hóa đảm bảo ma sát thấp ở tốc độ cao cho các luồng chính xác, dẫn đến chất lượng ren tuyệt vời.

Khu vực ứng dụng











  • Vòi với sáo thẳng
  • Thích hợp để khai thác thông qua và ứng dụng lỗ mù trong vật liệu sứt mẻ
  • Sự đa dạng của các dạng và tiêu chuẩn
  • Giao hàng làm mát bên ngoài và bên trong
  • Thích hợp cho mọi phân khúc ngành.
    • Chủ yếu là ô tô
  • Các lớp duy nhất cho HSS-E-PM và cacbua rắn
  • Gang thep
  • Kim loại màu
  • Vật liệu cứng

Công cụ tối ưu hóa và tùy chỉnh

CoroTap 100 cho ISO K

Các vòi với các lớp được tối ưu hóa cho chất lượng ren tuyệt vời và khả năng chống mài mòn được cải thiện được thiết kế dành riêng cho gia công gang.

CoroTap 100 cho ISO N

Phạm vi này được thiết kế để gia công nhôm có vòi sáo thẳng với luồng bị gián đoạn để giảm mô-men xoắn và tăng khả năng thâm nhập chất làm mát.

CoroTap 100 cho ISO H

Phạm vi này được thiết kế để gia công thép cứng (> 48HRC)

Công cụ tùy chỉnh

Không tìm thấy vòi đúng trong phạm vi tiêu chuẩn của chúng tôi? Các giải pháp tùy chỉnh có các công cụ được thiết kế riêng và nâng cao, được thiết kế cho các yêu cầu ứng dụng độc đáo nhất của bạn.

Đọc thêm

Dụng cụ giữ

CoroChuck® 970 được thiết kế để khai thác ổn định và chính xác trong tất cả các vật liệu. Nó cải thiện tuổi thọ công cụ tap, chất lượng bề mặt và cung cấp bảo mật quy trình cao nhất.

Phạm vi sản phẩm



CoroTap® 100
2-2,5xD

K N H
DIN ANSI ISO DIN ANSI ISO DIN ANSI ISO
M M3-M24 M6-M20 M3-M20 M3-M16     M3-M12
MF M8-M20 M10-M14 M8-M16
UNC   1 / 4-7 / 8 1 / 4-3 / 4
UNF   1 / 4-7 / 8
NPT
NPTF
G 1 tháng 8

Lỗ



Để tính toán kích thước lỗ cơ bản, sử dụng các công thức thích hợp để cắt vòi.

  • D = Đường kính lỗ (mm, inch)
  • TD = Đường kính ren danh nghĩa (mm, inch)
  • TP = Cao độ luồng (mm, inch)
    • Kích thước mũi khoan cho vòi cắt M10 × 1.5 = 10-1,5 = 8,5 mm



Thanh phân



Khi lỗ được phân tích, hãy xem vật liệu phôi, hình dạng thành phần và số lượng.

  • Khả năng gia công?
  • Độ cứng vật liệu?
  • Nguyên tố hợp kim?

Máy



Máy ảnh hưởng:

  • Loại hình hoạt động
  • Loại chủ sở hữu công cụ và / hoặc collets nào sẽ sử dụng

Luôn luôn xem xét:

  • Máy ổn định
  • Tốc độ trục chính
  • Khối lượng và nồng độ chất làm mát
  • Kẹp phôi



Dụng cụ giữ



CoroChuck® 970 được thiết kế để khai thác ổn định và chính xác trong tất cả các vật liệu. Nó cải thiện tuổi thọ công cụ tap, chất lượng bề mặt và cung cấp bảo mật quy trình cao nhất.

Mẹo ứng dụng

Chọn đúng vòi và tốc độ cắt

Tốc độ chung có thể được tìm thấy trong danh mục, coi đề xuất là giá trị bắt đầu an toàn. Để cắt dữ liệu chính xác hơn, luôn luôn sử dụng

Chìa khóa để thao tác khai thác thành công

Để đảm bảo hoạt động khai thác tốt và thành phẩm chất lượng cao, hãy làm theo các bước sau.

Kiểu vát ren

Loại lỗ được khai thác xác định loại vát nào phù hợp nhất để sử dụng. Có hai loại chamfer C và E. khác nhau

Nước làm mát

Nước làm mát là rất quan trọng để hoạt động khai thác thành công. Việc cung cấp chất làm mát ảnh hưởng đến việc sơ tán chip, chất lượng ren và tuổi thọ công cụ.
