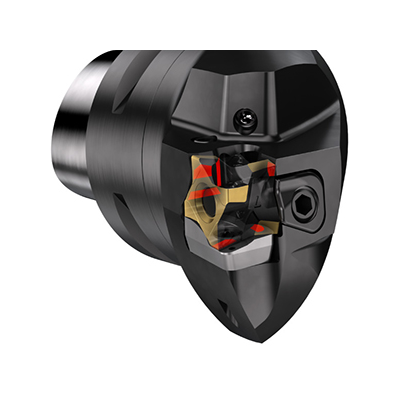

No97. Dao tiện CoroTurn® 300 Sandvik

No97. Dao tiện CoroTurn® 300 Sandvik

No 97
Model:
Năm sản xuất:
Giá tại Nhật:
Hình thức Nhập: Khách hàng nhập trực tiếp từ công ty mẹ.



Giá tại Nhật: Liên hệ
Gọi ngay: 0989151450 - (24/7)

Kiểm soát chip và tuổi thọ công cụ dài và có thể dự đoán



Chất làm mát có độ chính xác cao từ phía trên kiểm soát việc bẻ phoi để gia công an toàn, trong khi đó chất làm mát kiểm soát nhiệt độ trong thời gian sử dụng lâu và có thể dự đoán được. Chất làm mát cũng có tác động tích cực đến chất lượng bề mặt.



Bề mặt chất lượng cao



Để đạt được chất lượng cao nhất của bề mặt, điều quan trọng là ngăn chặn lực cắt gây ra các chuyển động vi mô của vật chèn. iLock ™, giao diện giữa chèn và giữ, được phát triển để vượt qua thách thức này.



Thay đổi công cụ dễ dàng cho thời gian sản xuất tối đa



Giao diện Coromant Capto® hoặc vỏ QS ™ cho phép thay đổi công cụ nhanh chóng và kết nối chất làm mát dễ dàng để tối đa hóa thời gian sản xuất.

Khu vực ứng dụng

Hoạt động bên ngoài

  • Xoay dọc và quay mặt
  • Hoàn thiện đến trung bình
  • Các loại máy: trung tâm tiện và máy đa tác vụ



  • Thép


Phạm vi sản phẩm

Coromant Capto®

Kích thước giá đỡ dụng cụ: C4, C5, C6

Vỏ bọc QS ™

Kích thước: 2020, 2525, 12 (3/4,), 16 (1 ")

Capomant Capto cho máy đa tác vụ

Kích thước giá đỡ dụng cụ: C5, C6

Chèn tám cạnh

Các lớp: GC4325, GC4315 Hình học: -L4, -M5, -M5W Chèn hình: góc 80 độ

Thông minh tám lưỡi

Bộ chèn tám cạnh của CoroTurn 300 đảm bảo chuyển đổi nhiệt tốt cho hiệu suất và độ hao mòn có thể dự đoán được.

Nhiều cạnh hơn cũng có nghĩa là ít chèn hơn, từ đó có nghĩa là kiểm soát tốt hơn hàng tồn kho.

 Các hình học được thiết kế để phá vỡ chip tuyệt vời trong các lĩnh vực ứng dụng tương ứng của họ.

 Cuối cùng nhưng không kém phần quan trọng; thiết kế chèn tám cạnh có nghĩa là ít cacbua

trên mỗi cạnh có nghĩa là ít vật liệu tái chế và chất thải. Tốt cho bạn và cho môi trường.



Điểm nổi bật









Bản demo: Quay với CoroTurn 300

Xem CoroTurn trong các hoạt động xoay mặt và dọc và kết quả sau khi sử dụng tất cả tám cạnh.









Nhận biết CoroTurn 300

Xem cách thay đổi chèn, kết nối chất làm mát và những thứ có giá trị khác về CoroTurn 300 trong hoạt hình này.

Cách xử lý CoroTurn 300

Tìm hướng dẫn xử lý, đề xuất và tìm hiểu cách tận dụng tốt nhất chất làm mát

Hướng dẫn

Chèn thay đổi



Chèn được thay đổi trong năm bước dễ dàng trong đó giải pháp kẹp bằng cần gạt giúp cho việc tự khóa vào vị trí đầu và các điểm vị trí cố định (iLock ™) đảm bảo độ cứng và độ chính xác. Sử dụng mô-men xoắn 4,5 Nm.



Kết nối chất làm mát trên vỏ QS



Có bốn cách để kết nối chất làm mát: sử dụng bộ chuyển đổi (lựa chọn đầu tiên), sử dụng kết nối ống phía sau, với kết nối phía trước và bên dưới hoặc với kết nối ống phía sau với điểm dừng QS

Cung cấp chất làm mát



Bằng cách cắm các lỗ làm mát, bạn có thể chọn giữa chỉ sử dụng quá hoặc dưới chất làm mát hoặc cả hai - đó là thiết lập tiêu chuẩn.



Hướng dẫn xử lý CoroTurn 300



Mẹo ứng dụng

Trên và dưới chất làm mát - Khi nào nên sử dụng cái gì?

CoroTurn 300 có tính năng làm mát trên và dưới. Tìm hiểu cách áp dụng chính xác và làm thế nào cả hai có thể cải thiện hiệu suất và giải quyết các thách thức rẽ điển hình

khuyến nghị

Chèn hình học và điểm


Hoạt động Hình học
Hoàn thiện -L4
Trung bình -M5
Bề mặt cực mịn / Thức ăn cao -M5W





Điều kiện gia công P
Tốt GC4315
Trung bình cộng GC4325
Khó khăn GC4325





  • -L4, nose radii 04: Excels in ap 0.25–3 mm (.010–.118 inch) and fn between 0.1–0.3 mm/r (.004–.012 inch/rev)
  • -L4, nose radii 08: Excels in ap 0.5–3 mm (.020–.118 inch) and fn between 0.12–0.32 mm/r (.005–.013 inch/rev)
  • -L4, nose radii 12: Excels in ap 0.65–3 mm (.026–.118 inch) and fn between 0.15–0.35 mm/r (.006–.014 inch/rev)
  • -M5, nose radii 08: Excels in ap 0.8–3.8 mm (.031 –.150 inch) and fn between 0.2–0.45 mm/r (.008–.018 inch/rev)
  • -M5, nose radii 12: Excels in ap 1.2–3.8 mm (.047–.150 inch) and fn between 0.25–0.55 mm/r (.010–.022 inch/rev)
  • -M5W, nose radii 08: Excels in ap 0.5-3.8 mm (.020-.150 inch) and fn between 0.2-0.6 mm/r (.008-.024 inch/rev)
  • -M5W, nose radii 12: Excels in ap 0.8-3.8 mm (.031-.150 inch) and fn between 0.25-0.7 mm/r (.010-.028 inch/rev)

Định vị -L4, -M5 và -M5W so với hình học ISO





Độ dẻo dai

Khu vực phá chip

Lưu ý:
khu vực chip vi phạm cao hơn = cao hơn một p và n

Mặt cắt ngang và khu vực ứng dụng


-L4
-M5
-M5W
