Công cụ CoroBore 826 Sandvik

Công cụ CoroBore 826 Sandvik

Fine boring tool with excellent chip control

Giá tại Nhật: Liên hệ
Gọi ngay: 0989151450 - (24/7)

CoroBore ® 826 HP là lựa chọn đầu tiên cho mọi hoạt động nhàm chán. Với chất làm mát có độ chính xác cao độc đáo hướng đến các mũi nhọn, CoroBore ® 826 HP đảm bảo kiểm soát chip và di tản chip tuyệt vời. Kết hợp với cài đặt tỷ lệ từng bước của công cụ, đây là tùy chọn an toàn và thân thiện với người dùng nhất cho sự nhàm chán.

Lợi ích

  • Quá trình lặp lại do vỡ chip được kiểm soát với chất làm mát có độ chính xác cao
  • Chất lượng bề mặt lớn và dung sai lỗ gần
  • Cài đặt đường kính thân thiện với người dùng, ngay cả khi tầm nhìn và quyền truy cập bị hạn chế
  • Giải pháp linh hoạt liên kết với bất kỳ giao diện máy nào
  • Hệ thống đáng tin cậy với các giao diện cứng giữa đầu và hộp mực cho sự nhàm chán ổn định và không rung
  • Điều chỉnh đường kính 0,002 mm (0,00008 inch) cho độ chính xác cao
  • Bề mặt hoàn thiện tuyệt vời với chèn gạt nước
  • Đóng dung sai lỗ của IT6

Lợi ích

  • Quá trình lặp lại do vỡ chip được kiểm soát với chất làm mát có độ chính xác cao
  • Chất lượng bề mặt lớn và dung sai lỗ gần
  • Cài đặt đường kính thân thiện với người dùng, ngay cả khi tầm nhìn và quyền truy cập bị hạn chế
  • Giải pháp linh hoạt liên kết với bất kỳ giao diện máy nào
  • Hệ thống đáng tin cậy với các giao diện cứng giữa đầu và hộp mực cho sự nhàm chán ổn định và không rung
  • Điều chỉnh đường kính 0,002 mm (0,00008 inch) cho độ chính xác cao
  • Bề mặt hoàn thiện tuyệt vời với chèn gạt nước
  • Đóng dung sai lỗ của IT6

Khu vực ứng dụng ISO

Ứng dụng

  • Tốt nhàm chán
  • Dung sai lỗ: IT6
  • Đường kính phạm vi 36 Ném1260 mm (1.417 muối49.606 inch)

Phân khúc ngành

  • Ô tô (Động cơ, truyền động, linh kiện)
  • Không gian vũ trụ (Động cơ, khung, thiết bị hạ cánh)
  • Năng lượng (Dầu khí, tua bin hơi nước, phát điện)
  • Kỹ thuật tổng hợp

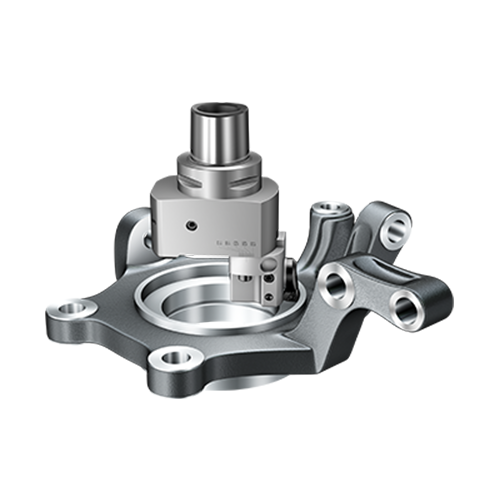

Steering knuckle

Landing gear

 Connecting rod

Tính năng kỹ thuật

  • Chất làm mát có độ chính xác cao hướng vào lưỡi cắt để kiểm soát chip tuyệt vời.
  • Chức năng nhấp từng bước để thiết lập công cụ dễ dàng. Cài đặt chính xác và thân thiện với đường kính này giúp cải thiện bảo mật quy trình và loại bỏ các lỗi thiết lập.
  • Giao diện cứng giữa đầu khoan mịn và hộp mực đảm bảo quá trình gia công ổn định

Các vòi phun trên CoroBore ® 826 HP điều khiển máy bay phản lực làm mát với độ chính xác cao đến lưỡi cắt để phá vỡ chip hiệu quả. Chip sau đó dễ dàng được sơ tán khỏi lỗ.

Cảm thấy các micron! Mỗi lần tăng đường kính 0,002 mm (0,0000787 inch) có thể được cảm nhận bằng một cú nhấp chuột.

Giao diện cứng nhắc giữa đầu nhàm chán và hộp mực.

Khuyến nghị

  • Chọn TCEX LF để có bề mặt hoàn thiện tốt nhất và năng suất cao nhất (thức ăn kép)
  • Chọn hình họcMMMF để phá vỡ chip bằng thép không gỉ
  • Chọn hình họcPPPF để phá vỡ chip bằng thép
  • Chọn độ sâu cắt bằng hoặc gần với bán kính mũi
  • Nếu thành phần yếu và không ổn định (nguy cơ rung động), hãy chọn một vật chèn có bán kính mũi nhỏ như cạnh dao.

vc = 130 m/min (427 ft/min)
fn = 0.09 mm/rev (0.004 in/rev)

Kiểm tra ứng dụng

TCMT 110304-PF 4325
Chất liệu: Thép 1311


​CoroBore 825 ​CoroBore 826 HP ​ ​
​Depth of cut
mm (inch) ​
​​​0.4
(0.016)
​0.2
(0.008)

​​5
(73)

30
(435)
70
(1015)
  ​Pressure,  bar (PSI) ​
TCEX 110302 L-F 1125
Material: Stainless steel 2343
​CoroBore 825 ​CoroBore 826 HP ​ ​
​Depth of cut
mm (inch) ​
​​​0.2
(0.008)

​​5
(73)

30
(435)
70
(1015)
  ​Pressure,  bar (PSI) ​

Cài đặt công cụ từng bước

​View the handling instruction



Diameter and counterweight setting

For diameter 92-154 (3.662-6.063 inch)

1



3





2a



​4





​2b



​5

  1. Mở khóa vít trọng lượng truy cập.
  2. Đặt đối trọng bên trong bằng cách điều chỉnh vít (2a) cho đến khi đường kính cắt được yêu cầu (giá trị danh nghĩa) được căn chỉnh với dấu (2b) trên đầu dao.
  3. Khóa đối trọng với mô-men xoắn thích hợp, 6 Nm (4.425 ft / lbs).

    Gắn hộp mực vào đầu nhàm chán tốt với mô-men xoắn chính xác, 6 Nm (4.425 ft / lbs).

    Lắp ráp đầu nhàm chán tốt trên bộ chuyển đổi.

    Điều chỉnh đường kính bằng cách di chuyển đầu khoan mịn bằng vít bên cho đến khi đường kính cắt được yêu cầu (giá trị danh nghĩa) được căn chỉnh với tỷ lệ có thể nhìn thấy trên bộ chuyển đổi.
  4. Siết chặt các vít đầu khoan mịn với mô-men xoắn chính xác, 14 Nm (10.236 ft / lbs).
  5. Fine điều chỉnh đường kính với thang đo 826.

    Khóa đầu khoan tốt với mô-men xoắn chính xác, 8 Nm (5.900 ft / lbs).


Phạm vi sản phẩm

Bộ dụng cụ CoroBore 826 HP

  • Tất cả các bộ dụng cụ CoroBore 826 HP đều có cấu trúc mã giống như các công cụ nhàm chán khác.
  • Bộ dụng cụ lắp ráp có sẵn từ đường kính 36 Pha 154 mm (1.417 Phi6.063 inch).
  • Đầu nhàm chán tốt CoroBore 826 HP được sử dụng với CoroBore XL có sẵn cho đường kính 154 Chuyến1260 mm (6.063 Ném49.606 inch). Tất cả các thành phần phải được mua riêng.

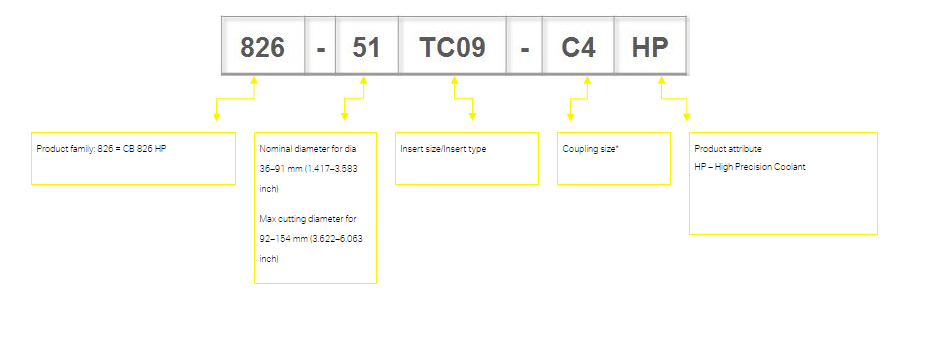

Phím mã - Bộ dụng cụ, dia 36 Công ty 154 mm (1.417 cường6.063 inch)

Ghi chú!


Tất cả các giá đỡ CoroBore XL, đường kính 300 mật1260 mm (5,90 5049491 inch), không được bao gồm trong bộ dụng cụ lắp ráp và phải được mua riêng.

Bộ dụng cụ lắp ráp & linh kiện

Fine boring
solution
Sold as
assembly kit
Sold as
component only
Diameter range
mm
(inch)
Total no of
ordering codes
Integrated Coromant Capto Including adaptor
and cartridge
36–91
(1.417–3.583)
56
Modular solution
(with the internal counterweight)
Including adaptor,
fine boring head and cartridge
92–154
(3.662–6.063)
3
Fine boring head X 154–1260
(6.063–49.606)
1



Tích hợp Capom ® Capto ®




Giải pháp mô đun




Đầu nhàm chán cho CoroBore XL

















Dụng cụ giữ

Giá đỡ CoroBore XL được phát triển với giao diện bên công cụ độc đáo, được tối ưu hóa cho nhàm chán đường kính lớn. Các giá đỡ có một khu vực hỗ trợ lớn tạo ra sự ổn định và chiếm các lực dọc trục với các phím lái xe phẳng lớn để chiếm mô-men xoắn cao.

Nước làm mát bên trong cả trung tâm và mặt bích. Khả năng xoay chìa khóa lái xe và cầu 90 độ.

Làm thế nào để đạt được một thiết lập công cụ ổn định


Lựa chọn bộ điều hợp / mâm cặp cho nhàm chán

Adaptor and chuck systems​
Choose coupling/chuck first,
then adaptors/chucks​​
Coromant Capto​ CoroChuck 930​

Shrink fit

adaptor​


Collet chuck

adaptor​
+++ Very good Torque transmission +++ +++ +++ +++
++ Good Run-out +++ +++ +++ +++
+ OK Balance +++ +++ +++ +++
Boring tool couplings​ ​
CoroBore 820​ Coromant Capto​ 1​
DuoBore​ Coromant Capto​ 1​
CoroBore XL​ Coromant Capto​ 1​
​CoroBore 825 ​Coromant Capto ​1
​Cylindrical   ​1 ​2 3
​EH ​1
​CoroBore 826 HP Coromant Capto ​1
Fine boring head 391.37A/B​ Coromant Capto
CoroBore 824 XS​ Coromant Capto​ 1​
CoroBore 824 XS​ EH​ 1​
1 ​ = First choice​
2​ 3​ = Complementary choice​
Coromant Capto® system - first choice
First choice should always be tools with Coromant Capto coupling, which offers excellent repeatability and the best stability characteristics on the market. ​
CoroBore 820​
Coromant Capto basic holders and adaptors​ CoroBore 825​
DuoBore​
Fine boring head​
CoroBore XL

CoroBore 826 HP



CoroChuck™ 930 – first choice for boring tools with cylindrical shanks.



CoroChuck 930 precision chucks have a very good run-out precision and high torque transmission thanks to the latest Fulcrum technology. This technology delivers the best pull-out security on the market.​ ​
HD version​ CoroBore 825 Cylindrical shank​
Slender version
CoroBore 824 XS EH
Complementary adaptors



Shrink fit adaptors can be used for accessibility purposes. However, CoroBore 825 with integrated dampening mechanism is preferable if accessibility is required.​
Shrink fit adaptor​ CoroBore 825 Cylindrical shank
Collet chucks can be used together with CoroBore 825 cylindrical shanks. However, it is not the optimal solution due to lower clamping forces and larger run-out compared to HydroGrip. Furthermore, it is not individually balanced. ​
Collet chuck adaptor​ CoroBore 825 Cylindrical shank
