Tổng quan
|
Giải pháp dụng cụ linh hoạt
CoroBore® 825 là một công cụ linh hoạt bao gồm phạm vi đường kính lớn. Các công cụ có thể được điều chỉnh triệt để để bao phủ một phạm vi đường kính nhất định với một công cụ. Sử dụng CoroBore® 825 với các giao diện mô-đun Coromant Capto® hoặc EH để tăng tính linh hoạt.
Gia công dụng cụ ẩm
Có sẵn như là công cụ ẩm cho nhàm chán không rung ngay cả ở phần nhô ra dài. Một quá trình nhàm chán ổn định cho kết thúc bề mặt tuyệt vời, bảo mật quá trình và tỷ lệ thâm nhập cao.
Điều chỉnh chính xác
Các công cụ cho phép điều chỉnh chính xác tính bằng micron để đạt được dung sai lỗ gần của IT6.
|
Khu vực ứng dụng
- Tối ưu hóa hình học và điểm cho tất cả các vật liệu
- Được sử dụng trong nhàm chán tốt thông thường và nhàm chán trở lại
|
Thông thường nhàm chán
Trở lại nhàm chán
|
|
Phạm vi sản phẩm
CoroBore® 825 EH
Phạm vi nhàm chán mm (inch):
19 Ném36 (0,748 Mạnh1.417)
Dung sai lỗ: IT6
Thân hình trụ CoroBore® 825
Phạm vi nhàm chán mm (inch):
19 Ném36 (0,748 Mạnh1.417)
Dung sai lỗ: IT6
|
CoroBore® 825 Coromant Capto®
Phạm vi nhàm chán mm (inch):
19 Ném167 (0,748 Mạnh6,575)
Dung sai lỗ: IT6
CoroBore® 825 với Công cụ Im lặng ™
Phạm vi nhàm chán mm (inch):
19 Ném167 (0,748 Mạnh6,575)
Dung sai lỗ: IT6
|
Thân hình trụ CoroBore® 825
Công cụ im lặng CoroBore® 825 ™
CoroBore® 825/826

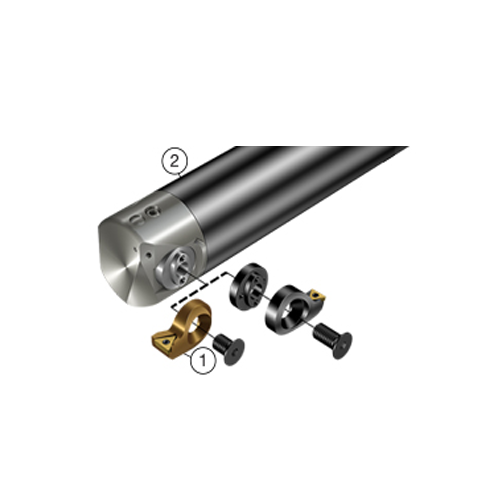

Cả hai đều có thiết kế khớp nối giống nhau giữa hộp mực và thanh trượt chéo, với một phần nam / nữ hình elip chiếm các lực tiếp tuyến và một phần mặt chiếm các lực hướng tâm.
|
|
Mẹo ứng dụng
Chọn shank EH phù hợp cho ứng dụng của bạn:
|
 |
 |
 |
 |
 |
4×D
CoroBore® 825
Cylindrical shank |
4×D
CoroBore® 825 EH
Steel cylindrical |
5×D
CoroBore® 825 EH
Steel conical |
5×D
CoroBore® 825 EH
Solid carbide cylindrical |
6×D
CoroBore® 825 EH
Solid carbide conical |
|
- Một thân hình nón cho một lỗ căng hơn ở phần nhô ra dài, bất kể sử dụng mâm cặp nào
- Đối với một thân hình trụ, độ thẳng tốt nhất thường được đưa ra bởi các phần nhô ra ngắn
- Chọn cacbua rắn hình nón cho phần nhô ra tới 6 × D
- Chọn vỏ kim loại nặng để có độ ổn định tốt nhất và giảm xu hướng rung khi nhô ra ngắn
|
| Khớp nối EH |
| Kích thước |
Chiều rộng khóa |
Mô-men xoắn |
|
| |
|
Nm |
ft-lbs |
| EH16 |
12 |
30 |
22 |
| EH20 |
16 |
50 |
39 |
| EH25 |
20 |
65 |
48 |
|
|
huyến nghị
- Chọn vật liệu cắt nhẹ có hình học dương để có bề mặt hoàn thiện tốt nhất và dung sai lỗ gần
- Khuyến nghị lựa chọn đầu tiên là hình học cạnh dao cắt nhẹ (LK) với bán kính mũi 0,2 mm (0,008 inch)
- Chọn bán kính mũi nhỏ để giảm thiểu rung động và lực cắt
- Chọn bán kính mũi nhỏ hơn độ sâu cắt
- Có thể sử dụng chèn gạt nước ở các cấp liệu cao trong điều kiện ổn định để tăng chất lượng phôi và mức năng suất
- Luôn điều chỉnh từ đường kính nhỏ hơn đến đường kính lớn hơn để tránh phản ứng ngược
- Mở khóa vít trước khi điều chỉnh, siết chặt sau đó
- Sử dụng khớp nối Coromant Capto® để có độ lặp lại và ổn định tuyệt vời
- Sử dụng CoroChuck® 930 cho các công cụ nhàm chán với giá đỡ hình trụ để bảo mật kéo ra tốt nhất
Kiến thức - Cách đăng ký
|
Khuyến nghị đầu trao đổi (EH)
Khuyến nghị cho các tấm chắn EH ở các tỷ lệ chiều dài / đường kính khác nhau:
|
| 3xDC |
4xDC |
5xDC |
5,5xDC |
6xDC |
7xDC |
| Tích hợp thân hình trụ CoroBore 825® |
|
|
|
|
|
| Kim loại nặng (Densimet) |
|
|
|
|
|
| Thép hình trụ |
|
|
|
|
|
| Thép hình nón |
|
|
|
|
|
| Cacbua rắn hình trụ |
|
|
|
|
|
| Cacbua rắn hình nón |
|
|
|
|
|
|
| |
Giải pháp được đề nghị |
|
|
Xu hướng rung động |
|
|
Không được khuyến khích |
|
Bắt đầu khuyến nghị tốt Boring
|
| Material |
Designation |
Vc
m/min
(ft/min) |
Ra 0.8 µm (31 µinch) |
Ra 1.6 µm (63 µinch) |
| Insert |
ap
mm
(inch) |
fn
mm/rev
(in/rev) |
Insert |
ap
mm
(inch) |
fn
mm/rev
(in/rev) |
| Steel |
46MnVS6 |
180
(591) |
TCEX 110302-L-F 1125 |
0.2
(0.008) |
0.25
(0.010) |
|
|
|
| TCMT 110304-PF 4325 |
0.4
(0.016) |
0.09
(0.004) |
TCMT 110304-PF 4325 |
0.4
(0.016) |
0.13
(0.005) |
| Super Duplex |
F55 |
130
(427) |
TCMT 110304-MF 1125 |
0.4
(0.016) |
0.07
(0.003) |
TCMT 110304-MF 1125 |
0.4
(0.016) |
0.13
(0.005) |
| Titanium |
Ti6AI4V |
50
(164) |
TCGX 110204-ALH10 |
0.4
(0.016) |
0.10
(0.004) |
TCGX 110204-ALH10 |
0.4
(0.016) |
0.13
(0.005) |
| Aluminium |
ALAS9U3Y40 |
270
(886) |
TCGX 110204-ALH10 |
0.4
(0.016) |
0.09
(0.004) |
TCGX 110204-ALH10 |
0.4
(0.016) |
0.13
(0.005) |
| Cast iron |
K3.2.C.UT |
225
(738) |
TCMT 110304-PF 4325 |
0.4
(0.016) |
0.03
(0.001) |
TCMT 110304-PF 4325 |
0.4
(0.016) |
0.13
(0.005) |
|
Vít làm mát cho CoroBore® 825
|
| CoroBore 825 tool bodies with product codes that include |
Diameter range
(mm)
(inch) |
Screw |
N
(Key width) |
Key |
Option to close front coolant channel |
| AA18, AAA, AAB, FAA, FAB |
19-36
(0.748–1.417) |
3214 010-100 |
DIN 913-M2x2 |
0.9 |
e.g. DIN 911-0.9* |
No |
| AAC, AAD, FAC, FAD |
35-56
(1.378–2.205) |
3214 010-100 |
DIN 913-M2x2 |
0.9 |
e.g. DIN 911-0.9* |
Yes |
| AAE, AAF, AAG, LAF, LAG,FAE, FAF, FAG |
55-107
(2.165–4.213) |
3214 010-202 |
DIN 913-M3x3 |
1.5 |
3021 012-015 |
Yes |
| AAH, AAI, FAH, FAI, LAH,LAI |
106-167
(4.173–6.575) |
3214 010-252 |
DIN 913-M4x3 |
2 |
3021 012-020 |
Yes |
|
| *Sandvik Coromant key not available |
