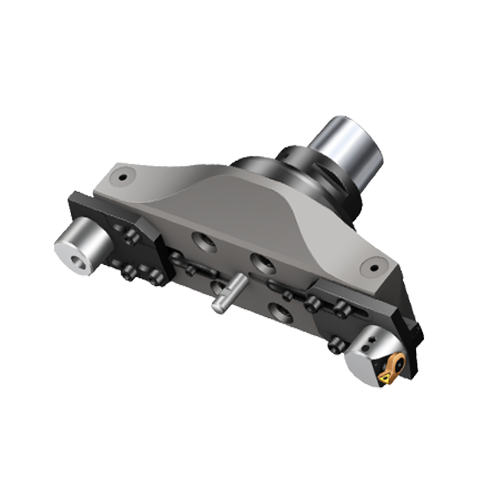

Fine boring tool for large diameters

Giá tại Nhật: Liên hệ
Gọi ngay: 0989151450 - (24/7)
CoroBore ® 825 XL và CoroBore ® 826 XL là những lựa chọn đầu tiên cho đường kính lớn nhàm chán. Các công cụ có thể được điều chỉnh triệt để để bao phủ một phạm vi đường kính nhất định với một công cụ. Các công cụ cho phép điều chỉnh chính xác tính bằng micron để đạt được dung sai lỗ gần.

Những lợi ích

  • Hệ thống đáng tin cậy với các giao diện cứng giữa đầu và hộp mực cho sự nhàm chán ổn định và không rung
  • Lớp chuyên dụng và hình học cho tất cả các vật liệu
  • Bề mặt hoàn thiện tuyệt vời với chèn gạt nước
  • Giá đỡ công cụ chuyên dụng được tối ưu hóa cho nhàm chán đường kính lớn
  • Đóng dung sai lỗ
  • Có sẵn dưới dạng công cụ làm ẩm (công cụ im lặng) cho máy khoan không rung có đường kính 148-315 mm (5.827-12.402 inch) để tạo độ nhàm chán tốt ngay cả khi nhô ra dài
  • Cũng có sẵn dưới dạng các công cụ nhẹ: Công cụ khoan nhẹ CoroBore giảm trọng lượng công cụ và thời điểm thay đổi công cụ, giúp xử lý dễ dàng hơn và đường kính lớn hơn
  • Đầu khoan mịn CoroBore 826 HP có sẵn với chất làm mát có độ chính xác cao hướng vào lưỡi cắt để kiểm soát chip tuyệt vời và với chức năng nhấp từng bước để cài đặt công cụ dễ dàng.

Đặc trưng

  • Phân loại tiêu chuẩn lớn của các phần chèn CoroTurn 107 và CoroTurn 111
  • Hộp mực được thiết kế cho độ ổn định cao nhất
  • Cắt chất lỏng thông qua dụng cụ
  • Đường kính 298-1.275 mm (11.732-50.197 inch) được làm bằng nhôm có độ bền cao, giúp giảm trọng lượng lắp ráp
  • Lớp phủ cứng để bảo vệ bề mặt

Ứng dụng

  • Hình học chuyên dụng và các lớp cho tất cả các vật liệu
  • Đối với nhàm chán thông thường, nhàm chán trở lại và hoạt động bên ngoài
  • CoroBore 825 điều chỉnh chính xác cạnh cắt với thang đo nonius
  • Điều chỉnh đường kính dễ dàng với CoroBore 826 - cảm nhận micron!
    • Mỗi điều chỉnh tăng có thể được cảm nhận bằng một cú nhấp chuột
    • Lý tưởng khi công cụ được gắn trong trục chính với khả năng truy cập và tầm nhìn hạn chế
    • Đóng dung sai lỗ
    • Loại bỏ những sai lầm

Conventional fine boring
Back boring
(Not recommended for
CoroBore 826 HP)
External operations
Khu vực ứng dụng ISO

Khuyến nghị

  • Chọn một chèn cắt ánh sáng với hình học tích cực để hoàn thiện bề mặt tốt nhất và dung sai lỗ gần.
    • Lựa chọn đầu tiên được đề xuất là hình học cạnh dao cắt ánh sáng (LK) với bán kính mũi 0,2 mm (0,008 inch).
  • Chọn bán kính mũi nhỏ để giảm thiểu rung động và lực cắt.
  • Chọn bán kính mũi nhỏ hơn độ sâu cắt
  • Có thể sử dụng chèn gạt nước ở các cấp liệu cao trong điều kiện ổn định để tăng chất lượng phôi và mức năng suất.
  • Đầu nhàm chán tốt CoroBore 825/826
    • Luôn điều chỉnh từ đường kính nhỏ hơn đến đường kính lớn hơn để tránh bị roi ngược.
    • Mở khóa vít trước khi điều chỉnh, siết chặt sau đó

Product range

Boring range mm (inch) 150-315
(5.906-12.402)
148-315
(5.827-12.402)​
298-540
(11.732-21.260)
538-1,275
(21.181-50.197)

Holetolerance

IT6​

IT6​

IT6​

IT6​

Tổng quan về các bộ phận lắp ráp:

CoroBore 825/826 XL, 825D / 826D XL,
dia 150-315 mm (5.906-50.197 inch)

Conventional adaptor
Damped adaptor


1. Cartridge
2. Fine boring head
3. Slide
4. Counterweight
5. Adaptor​

1. Cartridge
2. Fine boring head
3. Slide
4. Counterweight
5. Damped adaptor​

CoroBore 825/826 XL,
dia 298-540 mm (11.732-21.260 inch)
CoroBore 825/826 XL,
dia 538-1,275 m m (21.181-50.197 inch)
1. Cartridge
2. Fine boring head
3. Slide
4. Bridge
5. Counterweight
1. Cartridge
2. Fine boring head
3. Slide
4. Counterweight
5. Bridge extension
6. Bridge​

Điều chỉnh chính xác

Các công cụ khoan đơn cạnh có khả năng điều chỉnh để thiết lập chính xác cạnh cắt trong micron.

CoroBore 825 XL - Điều chỉnh đường kính với quy mô mới

  • Mỗi dòng, điều chỉnh đường kính 0,01 mm (0,00039 inch)
  • Xoay 360 ° thay đổi đường kính 0,5 mm (0,00968 inch).

CoroBore 825 XL - Điều chỉnh đường kính với tỷ lệ cũ, nonius
  • Một lượt đầy đủ của thang đo sẽ di chuyển chèn 0,25 mm (0,010 inch) một cách triệt để.
  •  Điều chỉnh với thang đo nonius (0,002 mm (0,00008 inch) trên đường kính)
  • Một lượt đầy đủ của quy mô sẽ thay đổi dia. bằng 0,5 mm (0,020 inch)
  • Mỗi bộ phận của mặt số có 50 bộ phận, đại diện cho 0,010 mm (0,0004 inch) / đường kính. Vernier có 5 bộ phận, giúp điều chỉnh đường kính 0,002 mm (0,00008 inch).
  • Điều chỉnh hướng tâm trên đầu khoan mịn 7,5 mm (0,225
    inch)
CoroBore 826 XL
  • Mỗi mức tăng điều chỉnh đường kính bằng 0,002 mm (0,00008 inch), được cảm nhận bằng một cú nhấp chuột.
  • Một lượt đầy đủ của quy mô sẽ thay đổi dia. bằng 0,1 mm (0,0039 inch)

Thiết kế hộp mực

CoroBore 825 XL / CoroBore 826 XL có thiết kế khớp nối tương tự giữa hộp mực và thanh trượt chéo, với một phần nam / nữ hình elip chiếm các lực tiếp tuyến và một phần mặt chiếm các lực hướng tâm.


CoroBore 826 HP có giao diện cứng giữa đầu khoan mịn và hộp mực để đảm bảo quá trình gia công ổn định.

Lưu ý: Hộp mực cho CoroBore ® 826 XL và CoroBore ® 825 sẽ không vừa vớithân công cụ CoroBore ® 826 HP . Các CoroBore ® 826 HP giao diện hộp mực có thể xoay 90 độ.

Hộp mực để chèn CoroTurn 107 và CoroTurn 111:


CoroTurn 107:
TC.. 06, 09
(TC.. 1.2, 1.8)
CoroTurn 107:
TC.. 1103
TC..22
CoroTurn 111:
TP..06,09,1103
(TC.. 1.2, 1.8, 22)
CoroTurn 107
CC..06, 09
(CC..1.2, 1.8)

CoroTurn 107 chèn hình dạng cơ bản tích cực là lựa chọn đầu tiên cho các ứng dụng nhàm chán vì chúng cung cấp lực cắt thấp hơn so với chèn hình dạng cơ bản tiêu cực. Loại lớn của hình học chèn có sẵn.

Sử dụng CoroTurn 111 chèn hình dạng cơ bản tích cực khi cần thêm một lưỡi cắt tích cực.

Dụng cụ giữ

Giá đỡ CoroBore XL được phát triển với giao diện bên công cụ độc đáo, được tối ưu hóa cho nhàm chán đường kính lớn. Các giá đỡ có một khu vực hỗ trợ lớn tạo ra sự ổn định và chiếm các lực dọc trục với các phím lái xe phẳng lớn để chiếm mô-men xoắn cao.

Nước làm mát bên trong cả trung tâm và mặt bích. Khả năng xoay chìa khóa lái xe và cầu 90 độ.
Độ cứng uốn và truyền mô-men xoắn là các yếu tố quan trọng nhất khi chọn giá đỡ công cụ cho các hoạt động nhàm chán. Để có sự ổn định và chất lượng lỗ tốt nhất, hãy sử dụng Coromant Capto hoặc hệ thống EH của Coromant.

Ghép nối Coromant Capto là hệ thống dụng cụ mô-đun duy nhất được thiết kế cho tất cả các hoạt động cắt kim loại, bao gồm tất cả các phương pháp tạo lỗ. Các công cụ cắt và bộ điều hợp giống nhau có thể được sử dụng trong các ứng dụng và máy móc khác nhau. Điều này làm cho nó có thể tiêu chuẩn hóa trên một hệ thống dụng cụ cho toàn bộ xưởng. Hãy nhớ những điều sau:
  • Chọn bộ chuyển đổi ngắn nhất có thể
  • Chọn bộ chuyển đổi mạnh nhất có thể
  • Nếu cần giảm, sử dụng phiên bản giảm dần nếu có thể
  • Đối với phần nhô ra dài (> 4 x DCON), hãy sử dụng bộ điều hợp bị ẩm
  • Đối với phần nhô ra dài, đảm bảo kẹp cứng với tiếp xúc mặt bích với trục chính nếu có thể

Hệ thống EH của Coromant mang đến sự linh hoạt về công cụ tuyệt vời - chọn từ rất nhiều đầu, bộ điều hợp và vỏ.
  • Giảm hàng tồn kho công cụ với các công cụ được tiêu chuẩn hóa giảm thiểu thời gian ngừng hoạt động của máy
  • Đối với các hoạt động nhàm chán đòi hỏi tầm với xa, như trong các trung tâm gia công lớn trong phạm vi đường kính là 1 xăng36 mm (0,039 thép1,42 inch). Deep túi là một ứng dụng điển hình trong đó hệ thống Coromant EH cung cấp phạm vi cần thiết mà không giới hạn bảo mật quy trình

Lựa chọn bộ điều hợp / mâm cặp cho nhàm chán

​ ​ Adaptor and chuck systems​
Choose coupling/chuck first,
then adaptors/chucks​​
Coromant Capto​ CoroChuck 930​
Shrink fit
adaptor​
Collet chuck
adaptor​
+++ Very good Torque transmission +++ +++ +++ +++
++ Good Run-out +++ +++ +++ +++
+ OK Balance +++ +++ +++ +++
Boring tool couplings​ ​
CoroBore 820​ Coromant Capto​ 1​
DuoBore​ Coromant Capto​ 1​
CoroBore XL​ Coromant Capto​ 1​
CoroBore 825​ 1​ 2​ 3​
Cylindrical​ 1​
EH​ 1​
Fine boring head 391.37A/B​ Coromant Capto
CoroBore 824 XS​ Coromant Capto​ 1​
CoroBore 824 XS​ EH​ 1​
1 ​ = First choice​
2​ 3​ = Complementary choice​
Coromant Capto® system - first choice



First choice should always be tools with Coromant Capto coupling, which offers excellent repeatability and the best stability characteristics on the market. ​
CoroBore 820​
Coromant Capto basic holders and adaptors​ CoroBore 825​
DuoBore​
Fine boring head​
CoroBore XL



CoroChuck™ 930 – first choice for boring tools with cylindrical shanks.



CoroChuck 930 precision chucks have a very good run-out precision and high torque transmission thanks to the latest Fulcrum technology. This technology delivers the best pull-out security on the market.​ ​
HD version​ CoroBore 825 Cylindrical shank​
Slender version
CoroBore 824 XS EH
Complementary adaptors



Shrink fit adaptors can be used for accessibility purposes. However, CoroBore 825 with integrated dampening mechanism is preferable if accessibility is required.​
Shrink fit adaptor​ CoroBore 825 Cylindrical shank
Collet chucks can be used together with CoroBore 825 cylindrical shanks. However, it is not the optimal solution due to lower clamping forces and larger run-out compared to HydroGrip. Furthermore, it is not individually balanced. ​
Collet chuck adaptor​ CoroBore 825 Cylindrical shank
