Năng suất phi thường cho các ứng dụng tiện nội bộ
Với giải pháp đầu CoroTurn® Prime SL, giờ đây có thể sử dụng phương pháp PrimeTurn ™ của chúng tôi để chuyển nội bộ. Khả năng gia công từ trong ra ngoài cho phép sơ tán chip và kiểm soát chip tuyệt vời.
Hình học để kiểm soát chip tuyệt vời trong vật liệu dẻo
Hình dạng -L3 được tối ưu hóa để hoàn thiện các hoạt động bán hoàn thiện trong các thiết lập không ổn định và để gia công các thành phần mảnh mai đòi hỏi tốc độ nạp thấp hơn.
Lập chỉ mục công cụ nhanh
Với hai phần chèn trong ngăn chứa, công cụ Twin CoroTurn® Prime giúp tiết kiệm thời gian đáng kể khi thay đổi công cụ để tăng mức độ sử dụng và năng suất của máy. |
||||||||||||||||||||||||||||||||||||||||||||||
Khu vực ứng dụngHoạt động theo mọi hướng
|
||||||||||||||||||||||||||||||||||||||||||||||
Phạm vi sản phẩmCoromant Capto®Giá đỡ dụng cụ Giá đỡ Vỏ bọc QS ™Kích thước: 2020, 2525, 12 (¾) và 16 (1 ") |
||||||||||||||||||||||||||||||||||||||||||||||
ChânKích thước: 2020, 2525, 3232, 12 (¾), 16 (1 ") và 20 (1") Đầu SLKích thước: SL32 và SL40 |
||||||||||||||||||||||||||||||||||||||||||||||
Chèn loại ACác lớp : GC4325, GC2025, GC1115 và H13A Hình Chèn loại BCác lớp : GC4325, GC2025, GC1115 và H13A Hình |
||||||||||||||||||||||||||||||||||||||||||||||
Phần mềm CoroPlus® ToolPathPhần mềm CoroPlus® ToolPath (trước đây gọi là trình tạo mã PrimeTurn ™) cung cấp các mã và kỹ thuật lập trình để bảo đảm đầu ra tối đa cho các ứng dụng PrimeTurn ™. Nó tương thích với các máy CNC khác nhau sử dụng mã ISO. |
||||||||||||||||||||||||||||||||||||||||||||||
Điểm nổi bậtPrimeTurn ™ có phù hợp với sản phẩm của tôi không?Chúng tôi đang giới thiệu một khái niệm rẽ hoàn toàn mới, bao gồm phương pháp và công cụ, không giống như bất kỳ điều gì từng thấy trước đây. Nhìn nó để tin tưởng nóTốc độ tăng gấp đôi và tốc độ nạp cho phép loại bỏ kim loại nhanh hơn cho nhiều bộ phận hơn trên mỗi lần chạy. Một Technophile kinh ngạcĐam mê công nghệ tiên tiến, công ty kim loại tiếng Slovenia phát triển nhanh Riedl CNC đã giới thiệu giải pháp PrimeTurn ™ mới của Sandvik Coromant vào năm 2018. Khi công ty áp dụng nó cho các linh kiện xe máy KTM, năng suất tăng 40% và chi phí giảm hơn 50.000 euro mỗi năm. |
||||||||||||||||||||||||||||||||||||||||||||||
Cách sử dụngNhập vào phôi
Luôn luôn sử dụng giảm thức ăn và bán kính nhập khi đi vào vật liệu. Sử dụng phần mềm đường dẫn công cụ PrimeTurn ™ để biết các mã và kỹ thuật lập trình chính xác.
Độ dày chip (hex)
Giữ độ dày chip không đổi bằng cách giảm nguồn cấp cho di chuyển xuống. Sử dụng phần mềm đường dẫn công cụ PrimeTurn ™ để biết các mã và kỹ thuật lập trình chính xác. |
||||||||||||||||||||||||||||||||||||||||||||||
Mẹo ứng dụngCắt vùng ứng dụng dữ liệu cho loại A và loại B
Lưu ý: Sử dụng chèn tại cao hơn một p và f n dẫn đến nguy cơ bị quá tải và tại thấp hơn một p và f n có một nguy cơ cho chip dài. |
||||||||||||||||||||||||||||||||||||||||||||||
Cắt khu vực ứng dụng dữ liệu cho hình học loại A |
||||||||||||||||||||||||||||||||||||||||||||||
P *) Thép ít cacbon và cường độ cao / dễ uốn P **) Thép hợp kim M *) Thép không gỉ Austenitic M **) Thép không gỉ kép K *) Gang nút K **) Gang xám S *) HRSA S **) Titan |
||||||||||||||||||||||||||||||||||||||||||||||
Cắt khu vực ứng dụng dữ liệu cho hình học loại B
P *) Thép ít cacbon và cường độ cao / dễ uốn P **) Thép hợp kim M *) Thép không gỉ Austenitic M **) Thép không gỉ kép K *) Gang nút K **) Gang xám S *) HRSA S **) Titan |
||||||||||||||||||||||||||||||||||||||||||||||
khuyến nghịCoroTurn Prime loại AChèn lớp |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
CoroTurn Prime loại BChèn lớp
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
Chèn hình học
P *) Thép ít cacbon và cường độ cao / dễ uốn P **) Thép hợp kim M *) Thép không gỉ Austenitic M **) Thép không gỉ kép K *) Gang nút K **) Gang xám S *) HRSA S **) Titan |
||||||||||||||||||||||||||||||||||||||||||||||
Chèn hình học
P *) Thép ít cacbon và cường độ cao / dễ uốn P **) Thép hợp kim M *) Thép không gỉ Austenitic M **) Thép không gỉ kép K *) Gang nút K **) Gang xám S *) HRSA S **) Titan |
||||||||||||||||||||||||||||||||||||||||||||||
Tiện nội bộ
|
||||||||||||||||||||||||||||||||||||||||||||||
Đề xuất cắt dữ liệuLoại A CP-A11xx-xxx
|
||||||||||||||||||||||||||||||||||||||||||||||
Loại B CP-B11xx-xxx
|
||||||||||||||||||||||||||||||||||||||||||||||
Nơi áp dụng PrimeTurn ™Xoay ngoàiThích hợp nhất cho các thành phần ngắn và nhỏ gọn và những người mảnh mai sử dụng đuôi
|
||||||||||||||||||||||||||||||||||||||||||||||
Đường kính tối thiểuGiải phóng mặt bằng trên bộ chèn và giá đỡ làm cho khó bắt đầu ở đường kính nhỏ hơn D min3 theo hướng EBW (Kết thúc lùi). Tuy nhiên, không có giới hạn khi phải đối mặt theo hướng EFW (Kết thúc chuyển tiếp) tức là cách thông thường. |
||||||||||||||||||||||||||||||||||||||||||||||

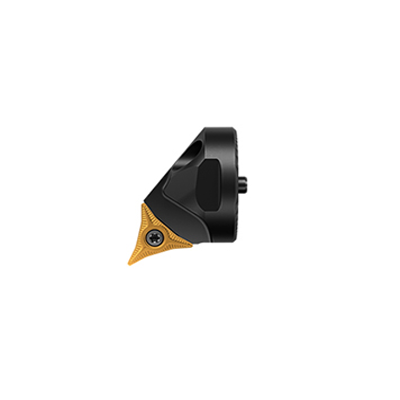

Biến nội bộĐầu CoroTurn® Prime SL có thể được sử dụng để quay vòng trong của đường kính trên 40 mm (1.575 inch) và nhô ra tới 8 đùa10 × D |
||||||||||||||||||||||||||||||||||||||||||||||
