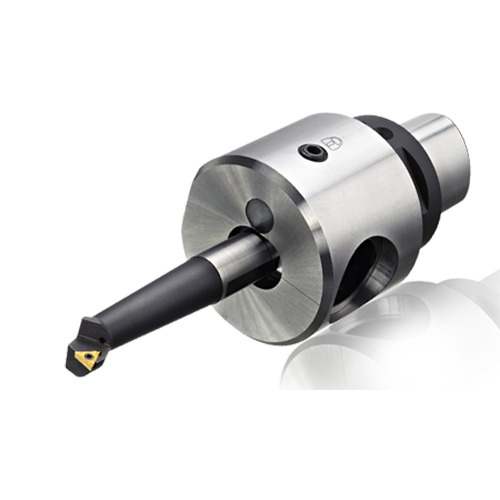

Hệ thống 391.37A / B đa năng có thể được sử dụng cho cả các ứng dụng tạo rãnh nhàm chán và đối mặt. Nó cho phép điều chỉnh chính xác tính bằng micron để đạt được dung sai lỗ gần. Xây dựng các tổ hợp mô-đun với Coromant Capto ® hoặc HSK để tăng tính linh hoạt cho dụng cụ. |
Đầu và tay áo điều chỉnh tốt
Những lợi ích
- Chọn giữa đầu điều chỉnh tốt (.37A) và tốc độ cao (.37B)
- Giải pháp linh hoạt cho phạm vi đường kính rộng
- Bề mặt hoàn thiện tuyệt vời với chèn gạt nước
- Đóng dung sai lỗ của IT6
Đặc trưng
- Điều chỉnh đường kính 0,002 mm (0,00008 inch) cho độ chính xác cao
- Đầu khoan mịn tốc độ cao có đối trọng có thể điều chỉnh, cho phép chạy ở tốc độ 20 000 vòng / phút
- Giảm tay áo có sẵn từ cỡ 20 đến 16
- Cung cấp chất làm mát bên trong / Cắt chất lỏng thông qua dụng cụ
Ứng dụng
- Chán mịn cho đường kính nhỏ từ 3 mm (0.118 inch)
- Đối với nhàm chán tốt thông thường và mặt rãnh
|
Khu vực ứng dụng ISO

|
R429U nhàm chán và phải đối mặt với thanh rãnh
|
R429U bars |
Boring |
Face grooving |
Diameter range |
3–36 mm (0.118–1.42 inch) |
14–50 mm (0.551–1.97 inch) |
Insert choice |
3–11 mm solid carbide bars
8–36 mm CoroTurn 107 indexable inserts |
CoroCut MB-09FA |
|
khuyến nghị
- Chọn một chèn cắt ánh sáng với hình học tích cực để hoàn thiện bề mặt tốt nhất và dung sai lỗ gần.
- Lựa chọn đầu tiên được đề xuất là hình học cạnh dao cắt nhẹ (LK) với bán kính mũi 0,2 mm (0,008 inch)
- Chọn bán kính mũi nhỏ để giảm thiểu rung động và lực cắt.
- Chọn bán kính mũi nhỏ hơn độ sâu cắt
- Có thể sử dụng chèn gạt nước với tỷ lệ L / D nhỏ ở cấp liệu cao trong điều kiện ổn định để tăng chất lượng phôi và mức năng suất.
|
 |
Phạm vi sản phẩm
|
|
 |
 |
 |
 |
 |
|
|
With adjustable counterweight |
Solid carbide bar |
Steel bar |
Carbide bar with brazed steel head |
Boring range mm (inch)
|
3-36
(0.118-1.417)
|
3-26
(0.118-1.024)
|
3-11
(0.118- 0.433)
|
8-36
(0.315-1.417)
|
8-32
(0.315-1.260)
|
Hole tolerance |
IT6 |
IT6 |
IT6 |
IT6 |
IT6 |
|
Điều chỉnh chính xác
Các công cụ khoan đơn cạnh có khả năng điều chỉnh để
thiết lập chính xác cạnh cắt trong micron.
- Một lượt đầy đủ của thang đo sẽ di chuyển chèn 0,25 mm (0,010 inch) một cách triệt để.
- Điều chỉnh với thang đo nonius (0,002 mm (.00008 inch) trên đường kính)
- Một lượt đầy đủ của quy mô sẽ thay đổi dia. bằng 0,5 mm (0,020 inch)
- Mỗi bộ phận của mặt số có 50 bộ phận, đại diện cho 0,010 mm (0,0004 inch) / đường kính. Vernier có 5 bộ phận, giúp điều chỉnh đường kính 0,002 mm (0,00008 inch).
|
|
Bắt đầu khuyến nghị tốt Boring
|
Material |
Designation |
Vc |
Ra 0.8 |
Ra 1.6 |
Insert |
ap |
fn |
Insert |
ap |
fn |
Steel |
46MnVS6 |
180 |
TCEX 110302-L-F 1125 |
0.2 |
0..25 |
|
|
|
TCMT 110304-PF 4325 |
0.4 |
0.09 |
TCMT 110304-PF 4325 |
0.4 |
0.13 |
Super Duplex |
F55 |
130 |
TCMT 110304-MF 1125 |
0.4 |
0.07 |
TCMT 110304-MF 1125 |
0.4 |
0.13 |
Titanium |
Ti6AI4V |
50 |
TCGX 110204-ALH10 |
0.4 |
0.1 |
TCGX 110204-ALH10 |
0.4 |
0.13 |
Aluminium |
ALAS9U3Y40 |
270 |
TCGX 110204-ALH10 |
0.4 |
0.09 |
TCGX 110204-ALH10 |
0.4 |
0.13 |
Cast iron |
K3.2.C.UT |
225 |
TCMT 110304-PF 4325 |
0.4 |
0.03 |
TCMT 110304-PF 4325 |
0.4 |
0.13 |
|
Dụng cụ giữ
Độ cứng uốn và truyền mô-men xoắn là các yếu tố quan trọng nhất khi chọn giá đỡ công cụ cho các hoạt động nhàm chán. Để có sự ổn định và chất lượng lỗ tốt nhất, hãy sử dụng Coromant Capto hoặc hệ thống EH của Coromant.
Ghép nối Coromant Capto là hệ thống dụng cụ mô-đun duy nhất được thiết kế cho tất cả các hoạt động cắt kim loại, bao gồm tất cả các phương pháp tạo lỗ. Các công cụ cắt và bộ điều hợp giống nhau có thể được sử dụng trong các ứng dụng và máy móc khác nhau. Điều này làm cho nó có thể tiêu chuẩn hóa trên một hệ thống dụng cụ cho toàn bộ xưởng. Hãy nhớ những điều sau:
- Chọn bộ chuyển đổi ngắn nhất có thể
- Chọn bộ chuyển đổi mạnh nhất có thể
- Nếu cần giảm, sử dụng phiên bản giảm dần nếu có thể
- Đối với phần nhô ra dài (> 4 x DCON), hãy sử dụng bộ điều hợp được làm ẩm
- Đối với phần nhô ra dài, đảm bảo kẹp cứng với tiếp xúc mặt bích với trục chính nếu có thể
Hệ thống EH của Coromant mang đến sự linh hoạt về công cụ tuyệt vời - chọn từ rất nhiều đầu, bộ điều hợp và vỏ.
- Giảm hàng tồn kho công cụ với các công cụ được tiêu chuẩn hóa giảm thiểu thời gian ngừng hoạt động của máy
- Đối với các hoạt động nhàm chán đòi hỏi tầm với xa, như trong các trung tâm gia công lớn trong phạm vi đường kính là 1 xăng36 mm (0,039 thép1,42 inch). Deep túi là một ứng dụng điển hình trong đó hệ thống Coromant EH cung cấp phạm vi cần thiết mà không giới hạn bảo mật quy trình
|
Lựa chọn bộ điều hợp / mâm cặp cho nhàm chán |
Choose coupling/chuck first,
then adaptors/chucks |
Coromant Capto |
CoroChuck 930 |
Shrink fit
adaptor
|
Collet chuck
adaptor
|
+++ Very good |
Torque transmission |
+++ |
+++ |
+++ |
+++ |
++ Good |
Run-out |
+++ |
+++ |
+++ |
+++ |
+ OK |
Balance |
+++ |
+++ |
+++ |
+++ |
Boring tool couplings |
|
|
|
|
CoroBore 820 |
Coromant Capto |
1 |
|
|
|
DuoBore |
Coromant Capto |
1 |
|
|
|
CoroBore XL |
Coromant Capto |
1 |
|
|
|
CoroBore 825 |
|
|
1 |
2 |
3 |
|
Cylindrical |
1 |
|
|
|
|
EH |
|
1 |
|
|
Fine boring head 391.37A/B |
Coromant Capto |
|
|
|
|
CoroBore 824 XS |
Coromant Capto |
1 |
|
|
|
CoroBore 824 XS |
EH |
|
1 |
|
|
|
|
|
|
|
|
|
1 |
= First choice |
|
|
|
|
|
|
|
|
|
|
2 |
3 |
= Complementary choice |
|
Coromant Capto® system - first choice
CoroChuck™ 930 – first choice for boring tools with cylindrical shanks.
Complementary adaptors
|
