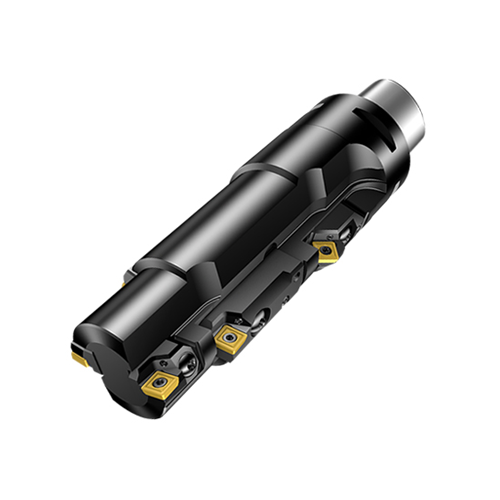

Công cụ boring CoroBore® BC Sandvik

Công cụ boring CoroBore® BC Sandvik

Tailor Made combination boring

Giá tại Nhật: Liên hệ
Gọi ngay: 0989151450 - (24/7)

Tổng quan

Phù hợp với nhu cầu của bạn



Các giải pháp tùy chỉnh tự động thiết kế độc đáo với khả năng xây dựng một công cụ cho nhiều hoạt động.



Uyển chuyển



Cung cấp sự linh hoạt thực sự với thời gian thực hiện ngắn hơn đáng kể so với các công cụ được thiết kế.



Chương trình



Báo giá ngay lập tức bao gồm giá cả, thời gian giao hàng và bản vẽ đề xuất.



Ứng dụng

  • Hoạt động nhàm chán bán hoàn thiện và vát cạnh
  • Đường kính phạm vi 20 Ném200 mm (0,787 Than7,87 inch)
  • Thép
  • Thép không gỉ
  • Gang thep
  • Kim loại màu
  • Siêu hợp kim chịu nhiệt
  • Vật liệu cứng



Phạm vi chương trình

Hoạt động

Chọn tối đa bốn thao tác trong một công cụ tùy chỉnh, với tối đa hai cạnh cắt cho mỗi thao tác.

Đường kính cắt và chiều dài dụng cụ

Phạm vi đường kính: 25‒200 mm (0,984‒7,87 inch)
Chiều dài công cụ tối đa: 400 mm (15,7 inch)

Giao diện máy

  • Capomant Capto: C3, C4, C5, C6, C8, C10
  • HSK mẫu A: 32, 50, 63, 80, 100
  • Độ côn:
    • ISO 40, 50
    • Mas-BT 40, 50
    • Cát-V 40, 50
  • ISO 9766: 20, 25, 32

Tính năng bổ sung

  • Chip ID ISO 6987
  • Cân bằng cá nhân
  • Đa giác xoay 90/180/270 độ

Thả tiêu chuẩn

Có sẵn với cả chèn ISO cũng như chèn CoroBore® 111 với lựa chọn cấp tối ưu cho các hoạt động nhàm chán.

Hộp mực

Ba loại hộp mực có sẵn với mức độ khác nhau của điều chỉnh được:

  • CB: điều chỉnh hướng tâm và hướng trục
  • CC: chỉ điều chỉnh trục (vát)
  • CD: không thể điều chỉnh

Không liên quan và liên quan vát

Khả năng để tạo ra vát cả hai có liên quan và không liên quan.

Chất làm mát chính xác cao

Các vòi phun có độ chính xác cao trên các hộp mực cung cấp một dòng chất làm mát chính xác thông qua dụng cụ đến lưỡi cắt. CoroBore® hộp xử lý lên đến 80 bar (1160 PSI) với độ chính xác vòi phun, tăng tuổi thọ dao cụ và tạo điều kiện cho con chip tuyệt vời phá vỡ sự kiểm soát thậm chí ở áp suất thấp hơn.

Điểm nổi bật









Hộp mực cho nhàm chán

Tìm hiểu thêm về cách điều chỉnh hộp mực CoroBore.

Giải pháp may đo với giao hàng nhanh chóng

Thiết kế công cụ CoroBore của bạn tùy chỉnh cho ứng dụng của bạn.

CoroBore 111 chèn

Việc chèn tiêu chuẩn CoroBore 111 với lựa chọn cấp tối ưu là một giải pháp độc đáo, mang lại khả năng phá vỡ chip tuyệt vời và tăng tuổi thọ trong các vật liệu ISO P, M, K và S.

Chất làm mát chính xác cao



Các hộp mực CoroBore® được trang bị vòi phun có độ chính xác cao. Nếu không cần vòi phun:

  • Tháo vòi phun và thay thế bằng vít
  • Hộp mực 06/08: 5691 026-23 (vít) với 3214 010-152 (vòi phun)
  • Hộp mực 10/12: 5691 026-13 (vít) với 3214 010-202 (vòi phun)
  • Kích thước vít là M2.5 hoặc M3, tùy thuộc vào kích thước hộp mực

Hộp mực CoroBore®

  • Ba loại hộp mực có sẵn với mức độ khác nhau của điều chỉnh được mà không thay đổi kappa
     CB - xuyên tâm và điều chỉnh trục
     CC - chỉ điều chỉnh trục
     CD - không thể điều chỉnh được
  • Tất cả các hộp mực có thể xử lý chất làm mát có độ chính xác cao lên đến 80 bar (1160 PSI)
  • Độ chính xác điều chỉnh độ phân giải
    • Căn bản: 0,2 mm / vòng (0,007 in / vòng)
    • Trục:
      0.3 mm / rev (0,011 trong / rev) cho kích thước hộp mực 06 và kích thước 08
      0,4 mm / rev (0,016 trong / rev) kích thước hộp mực 10 và kích thước 12
  • Phạm vi điều chỉnh trục, tất cả CC và CB: +/- 0,5 mm (0,002 inch)
  • Phạm vi điều chỉnh xuyên tâm, CB: +/- 0,2 mm (0,008 inch)
  • Tổng đột quỵ xuyên tâm: đường kính ± 0,4 mm (0,016 inch), bao gồm bù bán kính
  • Bù bán kính: 0,2-0,8 mm (0,007-0,031 inch) cho các lần chèn ISO và tất cả các bán kính cho các lần chèn không phải ISO



Loại hộp mực CB - Điều chỉnh hướng trục và hướng tâm CC - Điều chỉnh trục, vát CD - Không điều chỉnh, cố định
KAPR 90 ° 90 ° 84 ° 45 ° 30 ° 90 ° 90 ° 84 °
Chèn loại SCFCR STFCR SSYPR SSSPR SSTPR SCFCR STFCR SSYPR
Chèn kích thước 06, 09, 12 09, 11, 16 06, 08, 12 06, 08, 12 06, 08, 12 06, 09, 12 06, 09, 11, 16 06, 08, 12
Kích thước hộp mực 08CB, 10CB, 12CB 06CC, 08CC, 10CC 06CD, 08CD, 10CD, 12CD
Dung sai hộp mực Không có Chiều rộng chức năng (WF) so với chèn chính: +/- 0,05 mm (0,002 inch) Chiều rộng chức năng (WF) so với chèn chính: +/- 0,05 mm (0,002 inch)
Chiều dài chức năng (LF) so với chèn chính: +/- 0,05 mm (0,002 inch)



Hộp mực CoroBore® có sẵn


Điều chỉnh hướng trục và hướng tâm CC Chamfer điều chỉnh trục CD Không điều chỉnh
Kích thước hộp mực Mã đặt hàng Chèn Góc vào (Kr) Mã đặt hàng Chèn Góc vào (Kr) Mã đặt hàng Chèn Góc vào (Kr)
06   SSTPR06CCX06 SP06 30 SCFCR06CDX06 Muff6 90
SSSPR06CCX06 SP06 45 STFCR06CDX06 TC06 90
  SSYPR06CDX06 SP06 84
08 SCFCR08CBX06 Muff6 90 SSTPR08CCX08 SP08 30 SCFCR08CDX06 Muff6 90
STFCR08CBX09 TC09 90 SSSPR08CCX08 SP08 45 STFCR08CDX09 TC09 90
SSYPR08CBX06 SP06 84   SSYPR08CDX08 SP08 84
10 SCFCR10CBX09 Muff9 90 SSTPR10CCX12 SP12 30 SCFCR10CDX09 Muff9 90
STFCR10CBX11 TC11 90 SSSPR10CCX12 SP12 45 STFCR10CDX11 TC11 90
SSYPR10CBX08 SP08 84   SSYPR10CDX08 SP08 84
12 SCFCR12CBX12 CC12 90 SCFCR12CDX12 CC12 90
STFCR12CBX16 TC16 90 STFCR12CDX16 TC16 90
SSYPR12CBX12 SP12 84 SSYPR12CDX12 SP12 84

Lựa chọn chèn

Chèn / Vật liệu P M K N S H
CoroTurn® 107 TC Ấp 09,11,16
CC HỒ 06,09,12
Tất cả hình học và điểm có sẵn
CoroBore® 111 SPio 06,09,12,18 -BR 4325 SPio 06,09,12,18 -BM 2025 SPio 06,09,12,18 -BR 3210 Không có SPio 06,09,12,18 -S 1145 Không có
